切粉スラッジ固形化装置 ブリケット・システム
近年はSDGsを目指すことに加え、グローバル競争力強化のため、生産性の向上やコスト削減も同時に求められる時代です。ブリケット・システムを通じて、地球環境や生産性などの複数の課題を解決へと導きます。
・環境負荷の軽減
・コストの削減
・保管スペースの削減
・労働負荷の削減
・ＣO2の削減
・エネルギーの節約

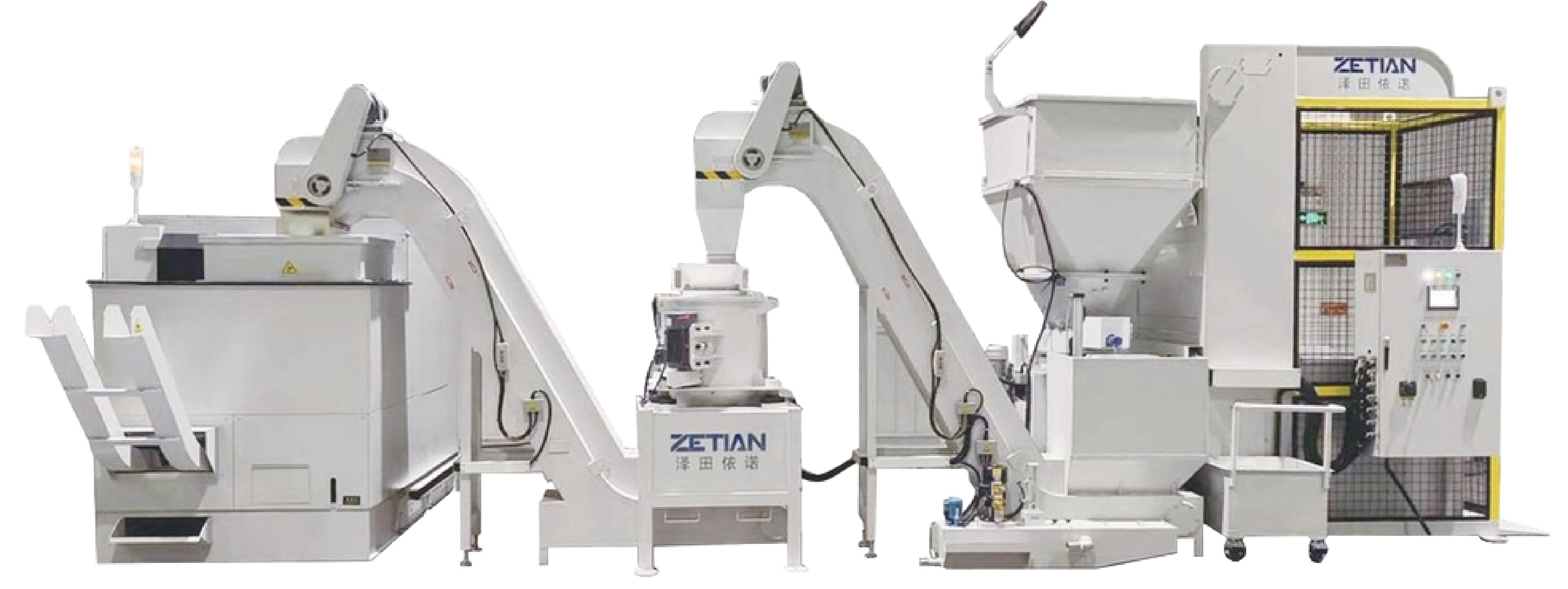

システム構成
ブリケット・システムは台車反転装置、破砕処理装置、切粉搬送コンベア、自動脱油装置、ブリケットマシン、ブリケット排出ユニットで構成されています。お客様の作業条件および自動化ニーズに応じてオプションを選択し、工場の生産ライン自動化を実現いたします。
◆ スラッジ・切粉からブリケット化までの過程
1． オペレーターは切粉が集積された台車を反転装置にセットします。（または生産ラインから直接処理）
2. ボタン操作で切粉を破砕処理装置へ自動投入し、破砕処理後、分離槽に落下します。
3. 分離槽内の切粉は搬送コンベアにて脱油装置へ運ばれ、脱油されます。
4. 切粉脱油後、搬送コンベアにてブリケットマシンへ運ばれ、ブリケッティングします。
5. ブリケットは排出レールにて自動搬送され、ブリケット集積箱に投入されます。
◆ 切削液回収の過程
- 分離槽に沈殿した油または液体は、透過穴を通して直接切削油中継タンクへ送られます。
- 自動脱油装置で絞り出した油は、ガイドパイプにて切削油中継タンクへ回収されます。
- ブリケッティング工程で分離された切削油は、ガイドパイプにて切削油中継タンクへ送られます。
ブリケット・システムの過程で脱油された切削液は、当社の水溶性廃液処理装置フレンドリーにて濃縮減容化することで、
さらなる処理コスト削減が見込まれます。
水溶性廃液処理装置 フレンドリー
設置事例
ブリケットマシン Briquette machine
脱油装置 Degreasing Equipment
破砕処理装置 Chip Crushing Equipment

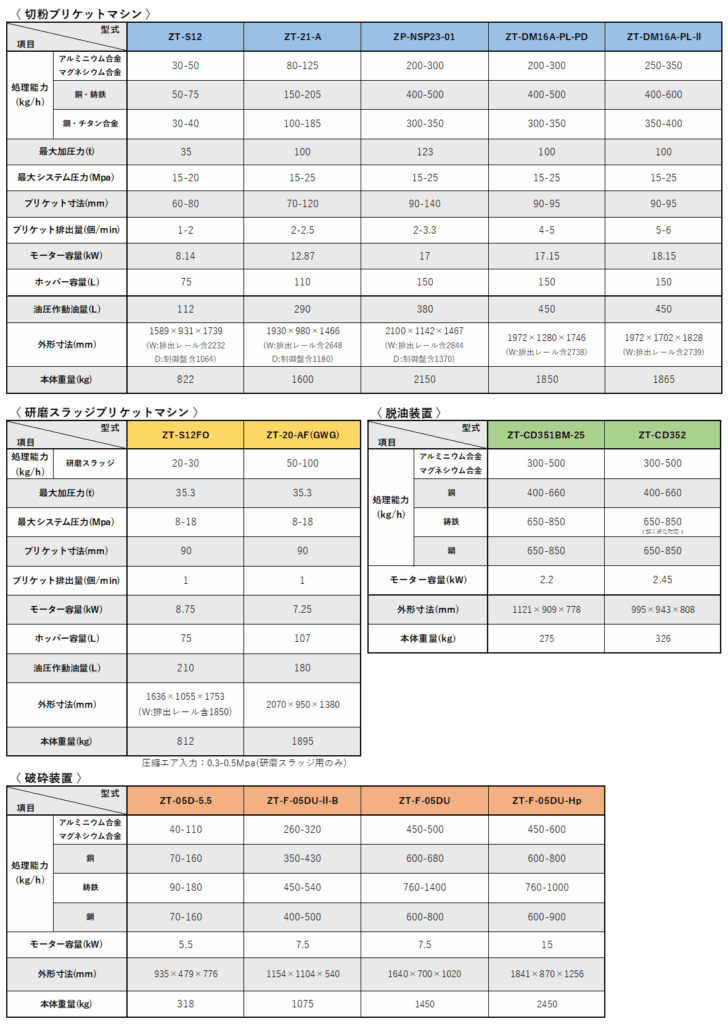

仕様
ブリケットマシン
脱油装置
破砕処理装置
